【圖】蝶式止回閥的安裝方法

    蝶式止回閥是對夾連接的嗎？蝶式止回閥怎么和管道連接呢？蝶式止回閥在管道上安裝需要不需要再假裝法蘭？

    上面提到的幾個問題是小編在接到用戶詢盤時聽到比較多的，其實這些問題歸納總結起來說的就是蝶式止回閥的安裝問題，下面小編就通過相關示意圖來為大家介紹蝶式止回閥的安裝方法。

    首先我們要知道的是，蝶式止回閥確實是對夾式連接的，因此我們通常稱其為對夾式蝶形止回閥，與對夾式蝶閥有相似之處，但對夾式蝶形止回閥的不同點在于在它的閥體上沒有像對夾蝶閥一樣的“耳朵”，也就是螺栓孔。對夾式蝶形止回閥的安裝是直接將其放于兩端管道法蘭中間，然后用螺栓將管道兩端法蘭連接起來，把蝶式止回閥卡在其中，具體示意圖如下：

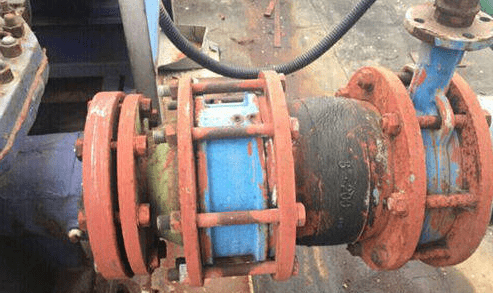

                                 對夾式蝶形止回閥安裝示意圖

    以上就是對夾式蝶形止回閥的安裝方法，同時我們?cè)诎惭b時還要注意以下事項：

    1、安裝時應注意安裝位置、高度。進出口方向必須要符合設計要求，介質流動的方向要與閥體所標箭頭的方向一致，連接必須要牢固緊密，以防介質泄露。

    2、安裝前要檢查閥門外觀，閥門的銘牌符合現行國家標準的相關規定才能安裝使用。

    3、對于工作壓力大于1.0MPa的止回閥，安裝前應進行強度和嚴密性能試驗，合格后才可使用。強度試驗時，試驗壓力為公稱壓力的1.5倍。持續時間不少于5分鐘，閥門殼體、填料應無滲漏，這樣方為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍。試驗持續的時間符合GB50243的要求。

    4、在管路中不能使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
